Τόπος καταγωγής:
Κίνα
Μάρκα:
ZK CORP
Πιστοποίηση:
SO,CE
Αριθμό μοντέλου:
pulse-jet φίλτρο τσαντών

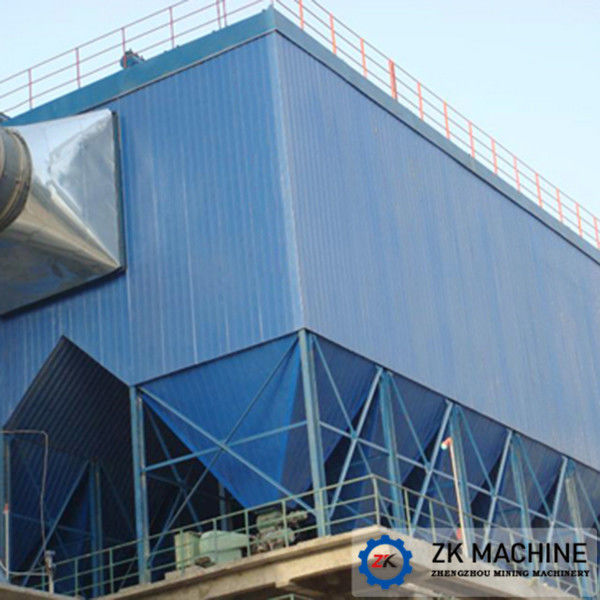

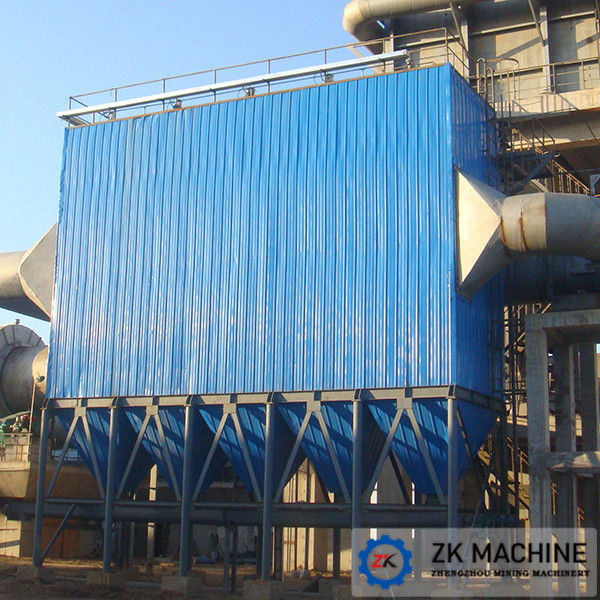

Βιομηχανικές εγκαταστάσεις μετάλλων τσιμεντοβιομηχανίας χρήσης συλλεκτών σκόνης φίλτρων τσαντών ώθησης
Χαρακτηριστικό συλλεκτών σκόνης φίλτρων τσαντών:
1, μεγάλη επεξεργασία όγκου αέρα, υψηλή αποδοτική συλλογή σκόνης.
2, σκονισμένος αέρας 1000g/Nm3 είναι εντάξει, και μετά από να επεξεργαστεί τη εκπομπή καυσαερίων η συγκέντρωση είναι κάτω από 50mg/Nm3. (να ανταποκριθεί στα πιό αυστηρά πρότυπα εκπομπής από το αίτημά σας είναι διαθέσιμη)
3, χρησιμοποιώντας το λογικό τύπο κολπίσκων αέρα για να αποφύγει τη δευτεροβάθμια σκόνη αποτελεσματικά.
4, για τους διαφορετικούς τύπους καπνών ή σκονών, χρησιμοποιούμε τα διαφορετικά υλικά των τσαντών φίλτρων η ειδική απαίτηση εκπομπής.
5, κλουβί φίλτρων τσαντών με venturi για να βελτιώσει το ξεσκόνισμα της αποδοτικότητας και να προστατεύσει τις τσάντες φίλτρων.
6, χρησιμοποιώντας την προηγμένη βαλβίδα σφυγμού, το αξιόπιστο preformance & τη μακροχρόνια διάρκεια ζωής (μπορεί να χρησιμοποιηθεί 1.000.000 φορές)
7, αντίσταση συγχρονισμού ή ρύθμισης αυτόματο φυσήγματος από τον ελεγκτή PLC, το οποίο έχει τη μικρή κατανάλωση αερίου, τον καθαρισμό αιθάλης λεπτομερώς και την αξιόπιστη ιδιοκτησία.
8, μπορούν να ελεγχθούν και διατηρημένος κατά τη διάρκεια της εργασίας, όπως αντικαταστήστε τις τσάντες φίλτρων στη χωριστή αίθουσα χωρίς διατάραξη της λειτουργίας οικοδεσποτών.
Baghouse που ξεσκονίζει την αρχή εργασίας φίλτρων:
1. Νέα και προηγμένη σκόνη που αφαιρεί την έννοια. Κανένας σωλήνας αέρα. Η βαλβίδα σφυγμού συγκεντρώνεται στην πλευρά το κοχύλι ή την κορυφή αιθουσών. Καμία ανάγκη να αποσυντεθεί και να συγκεντρωθεί ο σωλήνας αέρα κατά τον αντικατάσταση των τσαντών.
2. Ο σφυγμός υψηλής επίδοσης εφαρμόζεται για να αντικαταστήσει πολλοί μικρότερος σφυγμός για να μειώσει τη συντήρηση όσο το δυνατόν περισσότερο.
3. Πολυ-αίθουσα και σε μη απευθείας σύνδεση αφαίρεση σκόνης. Μακρά ζωή της τσάντας φίλτρων. Η δεξαμενή αέρα θα μειώσει τη μείωση πίεσης που προκαλείται από τον εξοπλισμό.
4. Διαθέσιμος για τη σκόνη υψηλής πυκνότητας που περιέχει τη συλλογή αέρα, παραδείγματος χάριν, διαχωριστής ο-Sepa, η περιεκτικότητα σε σκόνη του οποίου θα φθάσει σε 1000g/Nm3.
Προδιαγραφές συλλεκτών σκόνης φίλτρων τσαντών:
| Πρότυπο | Ppc128-6 | Ppc128-9 | Ppc128-10 | PPC128-2×6 | PPC128-2×7 | PPC128-2×8 | |
| Όγκος (μ ³ /h) | 67300 | 100900 | 112100 | 134600 | 157000 | 179400 | |
| Ταχύτητα αέρα (m/min) | 1.2-2.0 (η ταχύτητα ποικίλλει στα διαφορετικά σημεία σκόνης) | ||||||
| Τομέας διήθησης (㎡) | 935 | 1402 | 1558 | 1869 | 2181 | 2492 | |
| Καθαρός τομέας διήθησης (㎡) | 779 | 1246 | 1402 | 1713 | 2025 | 2336 | |
| Αριθ. της τσάντας (PC) | 768 | 1152 | 1280 | 1536 | 1792 | 2084 | |
| Αντίσταση (PA) | 1470-1770 | ||||||
| Αρνητική πίεση (PA) | 7000 | ||||||
| Περιεκτικότητα σε σκόνη στον κολπίσκο (g/m ³) | <1300 | ||||||
| Εκπομπή σκόνης (g/m ³) | ≤0.1 | ||||||
| Συμπιεσμένος αέρας | Πίεση (PA) | (5-7) ×105 | |||||
| Κατανάλωση αέρα | 3.6 | 5.4 | 6 | 7 | 8.3 | 9.5 | |
| (μ ³ /min) | |||||||
| Βαλβίδα σφυγμού | Qty (PC) | 12 | 18 | 20 | 24 | 28 | 32 |
| Μέγεθος | 2-1/2 ″ | ||||||
| Βαλβίδα ανύψωσης | Qty (PC) | 6 | 9 | 10 | 12 | 14 | 16 |
| Μέγεθος (χιλ.) | Βαλβίδα Φ725, δεξαμενή Φ100 αέρα | ||||||
| Συσκευή yjd-26 απαλλαγής | Έξοδος 300×300mm ικανότητα 24m ³ /h | Διπλή βαλβίδα χτυπημάτων 305×915 | |||||
| Μεταφορέας βιδών | Πρότυπο | Dia. Φ300, ικανότητα 21m ³ /h | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | ||||
| Κιβώτιο ταχυτήτων | Xwd2.2-5-1/43, δύναμη 2.2Kw | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | |||||
| Φωτογραφική διαφάνεια αέρα | Η φωτογραφική διαφάνεια 250mm, ποσοστό ροής 2.0m ³/㎡, πίεση 6860pa αέρα, εάν η περιεκτικότητα σε σκόνη υπερβαίνει 700g/m ³ στον κολπίσκο, φίλτρο τσαντών με το μεγάλο μεταφορέα βιδών πρέπει να εξεταστεί. | ||||||
| Μέγεθος και υλικό τσαντών | Dia.×lengthΦ130×3050, ακαθάριστο βάρος αισθητού πολυαιθυλένιο 450g/㎡, θερμοκρασία 120℃ | ||||||
| Περιοχή μόνωσης (㎡) | 125 | 196 | 205 | 223 | 247 | 262 | |
| Συνολικό βάρος (περ.) (κλ) | 24120 | 31680 | 34680 | 43920 | 52680 | 60000 | |
| Σημείωση 1: Ο καθαρός τομέας διήθησης σημαίνει τον τομέα μιας αίθουσας κατά τη διάρκεια της αφαίρεσης σκόνης. | |||||||
| 2: Η κατανάλωση συμπιεσμένου αέρα είναι βασισμένη στον ανεφοδιασμό του σωλήνα συμπιεσμένου αέρα από έναν σταθμό συμπίεσης αέρα. Η κατανάλωση πρέπει να θεωρηθεί 1,3 φορές περισσότερο εάν ο ανεφοδιασμός παρέχεται από έναν ανεξάρτητο αεροσυμπιεστή. | |||||||
| Πρότυπο | Όγκος αέρα (m3/h) | Ταχύτητα φίλτρων (m/min) |
Περιοχή φίλτρων (τετρ.μέτρο) | Αριθμός τσαντών φίλτρων (Κομμάτι) |
Αντίσταση (PA) |
Συγκέντρωση σκόνης (g/m3) |
Περιοχή στρώματος θερμικής μόνωσης τετρ.μέτρο |
Βάρος (κλ) |
| 32-3 | 6900 | 1.2-2.0 | 93 | 96 | 1470-1770 | <1000> | 26.5 | 2880 |
| 32-4 | 8930 | 124 | 128 | 34 | 4080 | |||
| 32-5 | 11160 | 155 | 160 | 41 | 5280 | |||
| 32-6 | 13390 | 186 | 192 | 48.5 | 6480 | |||
| 64-4 | 17800 | 248 | 256 | 70 | 7280 | |||
| 64-5 | 22300 | 310 | 320 | 94 | 9960 | |||
| 64-6 | 26700 | 372 | 384 | 118 | 11640 | |||
| 64-7 | 31200 | 434 | 448 | 142 | 13320 | |||
| 64-8 | 35700 | 496 | 512 | 166 | 15000 |
